INSTALACION DE CAMARAS IP SEGURIDAD Y SERVICIO

NOMBRE

LILIANA ASTRID GIRALDO

MARIA ISABEL ALVAREZ

ESTEBAN ZAPATA

DIRIGIDO POR

LINA MARIA MESA

EDISON CASTRILLON

JANNET FRANCO

TECNICA PROFESIONAL EN IMPLEMENTACION DE REDES CABLEADAS E INALAMBRICAS

GRUPO

1-05

INSTITUCION UNIVERSITARIA DE ENVIGADO

2010

INDICE

ž PRESENTACION

ž OBJETIVO GENERAL

ž OBJETIVO ESPECIFICO

ž JUSTIFICACION

ž MARCO TEORICO

Que es una red LAN

Requisitos mínimos para la instalación y configuración de una red LAN

Que es una cámara IP

Características

Visión en tiempo real

Microordenador

Comparación con cámaras de video

Topologías

ž IDENTIFICACION DEL PROBLEMA

Como configurar cámaras IP y montar una red LAN

Que es una red LAN

ž DESCRIPCION DEL LUGAR

ž ANTECEDENTES

ž PUNTOS CIEGOS

ž PLANOS

ž PLANTEAMIENTO DE ALTERNATIVAS DE SOLUCION

ž COTIZACIONES

ž PRESUPUESTO

ž CONCLUSION

ž BIBLIOGRAFIA

PRESENTACION

El proyecto que se pretende realizar es en un mini mercado o autoservicio llamado “la paz”. Este autoservicio esta situado en la dirección transversal 36 S # 29-129 barrio la sebastiana en Envigado Antioquia , tiene estrato numero 3, el dueño del local se llama Juan Guillermo Correa Giraldo, el local tiene unas medidas de 20 metros de largo por 6 metros de ancho.

Lo que queremos hacer en este lugar es instalar cámaras de seguridad ya que el dueño esta perdiendo dinero porque le están robando y además hay varios puntos ciegos en el lugar.

OBJETIVO GENERAL

Instalar 2 cámaras fijas en red para que la seguridad del mini mercado sea controlado por los responsables

OBJETIVO ESPECIFICO

ž Investigar el tipo de red y cámaras que se necesitan para el establecimiento

ž Montar la red cableada

ž Hacer canaleta

ž Instalar 2 cámaras

ž Verificar puntos ciegos

JUSTIFICACION

El motivo de la realización de este proyecto es porque el dueño del mini mercado estaba perdiendo dinero ya que algunas personas le estaban robando la mercancía, para solucionar este problema se necesita instalar cámaras de seguridad para que el dueño pueda vigilar y controlar a la clientela.

MARCO TEORICO

¿Qué es una red LAN?

LAN son las siglas de Local Área Network, Red de área local. Una LAN es una red que conecta los ordenadores en un área relativamente pequeña y predeterminada (como una habitación, un edificio, o un conjunto de edificios).

Las redes LAN se pueden conectar entre ellas a través de líneas telefónicas y ondas de radio. Un sistema de redes LAN conectadas de esta forma se llama una WAN, siglas del inglés de wide-area network, Red de área ancha.

Las estaciones de trabajo y los ordenadores personales en oficinas normalmente están conectados en una red LAN, lo que permite que los usuarios envíen o reciban archivos y compartan el acceso a los archivos y a los datos. Cada ordenador conectado a una LAN se llama un nodo.

Cada nodo (ordenador individual) en un LAN tiene su propia CPU con la cual ejecuta programas, pero también puede tener acceso a los datos y a los dispositivos en cualquier parte en la LAN. Esto significa que muchos usuarios pueden compartir dispositivos caros, como impresoras laser, así como datos. Los usuarios pueden también utilizar la LAN para comunicarse entre ellos, enviando E-mail o chateando.

Requisitos mínimos para instalar y configurar una red Lan:

*Dos computadoras o mas, c/u con una placa de red
*Los drivers de dichas placas instalados correctamente sin que tengan signos de admiración en la parte de administración de dispositivos de Windows:
*Elegir el servidor o (HOST) determinado para la conexión con las estaciones de trabajo:
*Elija el equipo HOST para Conexión compartida a Internet.
*Determinar el tipo de adoptadores de Red, que necesita para su Red domestica o de oficina:
*Determine el tipo de adaptadores de red que necesita para su red doméstica o de pequeña oficina.
*Haga una lista del hardware que necesita comprar. Aquí se incluyen módems, adaptadores de red, concentradores y cables
*debemos tener configurada la tarjeta de red

QUE ES UNA CAMARA IP?

Características

Una cámara de red incorpora su propio miniordenador, lo que le permite emitir vídeo por sí misma.
Además de comprimir el vídeo y enviarlo, puede tener una gran variedad de funciones:

Envío de correos electrónicos con imágenes.
Activación mediante movimiento de la imagen.
Activación mediante movimiento de sólo una parte de la imagen.
Creación una máscara en la imagen, para ocultar parte de ella o colocar un logo. O simplemente por adornar.
Activación a través de otros sensores.
Control remoto para mover la cámara y apuntar a una zona.
Programación de una secuencia de movimientos en la propia cámara.
Posibilidad de guardar y emitir los momentos anteriores a un evento.
Utilización de diferente cantidad de fotogramas según la importancia de la secuencia. Para conservar ancho de banda.
Actualización de las funciones por software.

Las cámaras IP permiten ver en tiempo real qué está pasando en un lugar, aunque esté a miles de kilómetros de distancia. Son cámaras de vídeo de gran calidad que tienen incluido un ordenador a través del que se conectan directamente a Internet.

Una cámara IP (o una cámara de red) es un dispositivo que contiene:

Una cámara de vídeo de gran calidad, que capta las imágenes
Un chip de compresión que prepara las imágenes para ser transmitidas por Internet, y
Un ordenador que se conecta por sí mismo a Internet

Visión en tiempo real

Con las cámaras IP se puede ver qué está pasando en este preciso momento. La cámara se conecta a través de Internet a una dirección IP que tienen sus cámaras IP.

Las cámaras IP permiten al usuario tener la cámara en una localización y ver el vídeo en tiempo real desde otro lugar a través de Internet.
El acceso a estas imágenes está totalmente restringido: sólo las personas autorizadas pueden verlas. También se puede ofrecer acceso libre y abierto si el vídeo en directo se desea incorporar al web site de una compañía para que todos los internautas tengan acceso.

Microordenador

Una cámara IP tiene incorporado un ordenador, pequeño y especializado en ejecutar aplicaciones de red. Por lo tanto, la cámara ip no necesita estar conectada a un PC para funcionar. Esta es una de sus diferencias con las denominadas cámaras web.
Una cámara ip tiene su propia dirección IP y se conecta a la red como cualquier otro dispositivo; incorpora el software necesario de servidor de web, servidor o cliente FTP, de correo electrónico... y tiene la capacidad de ejecutar pequeños programas personalizados (denominados scripts).
También incluye entradas para alarmas y salida de relé.
Las cámaras de red más avanzadas pueden equiparse con muchas otras funciones de valor añadido como son la detección de movimiento y la salida de vídeo analógico.

Comparación con cámaras de video

Las cámaras IP incorporan todas las funciones de una cámara de vídeo y añaden más prestaciones.

La lente de la cámara enfoca la imagen en el sensor de imagen (CCD). Antes de llegar al sensor, la imagen pasa por el filtro óptico que elimina cualquier luz infrarroja y muestra los colores correctos.
Actualmente están apareciendo cámaras día/noche que disponen de un filtro de infrarrojos automático, este filtro se coloca delante del CCD sólo cuando las condiciones de luz son adecuadas proporcionándonos de esta manera imágenes en color, cuando las condiciones de luz bajan este filtro se desplaza y la cámara emite la señal en blanco y negro produciendo más luminosidad y de esta manera podemos iluminar la escena con luz infrarroja y ver en total oscuridad.
El sensor de imagen convierte la imagen, que está compuesta por información lumínica, en señales eléctricas. Estas señales eléctricas se encuentran ya en un formato que puede ser comprimido y transferido a través de redes.
Como las cámaras de vídeo convencionales, las cámaras IP gestionan la exposición (el nivel de luz de la imagen), el equilibrio de blancos (el ajuste de los niveles de color), la nitidez de la imagen y otros aspectos de la calidad de la imagen. Estas funciones las lleva a cabo el controlador de cámara y el chip de compresión de vídeo.
Las cámaras IP comprimen la imagen digital en una imagen que contiene menos datos para permitir una transferencia más eficiente a través de la Red, cámaras MPEG4

Que Topología existen?

La topología o forma lógica de una red se define como la forma de tender el cable a estaciones de trabajo individuales; por muros, suelos y techos del edificio. Existe un número de factores a considerar para determinar cual topología es la más apropiada para una situación dada. Existen tres topologías comunes:

Anillo
Las estaciones están unidas unas con otras formando un círculo por medio de un cable común. El último nodo de la cadena se conecta al primero cerrando el anillo. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo. Con esta metodología, cada nodo examina la información que es enviada a través del anillo. Si la información no está dirigida al nodo que la examina, la pasa al siguiente en el anillo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa.

· Estrella

La red se une en un único punto, normalmente con un panel de control centralizado, como un concentrador de cableado. Los bloques de información son dirigidos a través del panel de control central hacia sus destinos. Este esquema tiene una ventaja al tener un panel de control que monitorea el tráfico y evita las colisiones y una conexión interrumpida no afecta al resto de la red.

"Bus"

Las estaciones están conectadas por un único segmento de cable. A diferencia del anillo, el bus es pasivo, no se produce regeneración de las señales en cada nodo. Los nodos en una red de "bus" transmiten la información y esperan que ésta no vaya a chocar con otra información transmitida por otro de los nodos. Si esto ocurre, cada nodo espera una pequeña cantidad de tiempo al azar, después intenta retransmitir la información.

CRONOGRAMA DE ACTIVIDADES

Actividad	Fecha	Encargados	Recursos
Averiguar donde hacer el proyecto	Junio - julio	Liliana, Esteban, María Isabel	Humano
Hacer planos	Julio 15	Liliana, Esteban	Humano, computador
Reunión grupal	Julio 18	Liliana, Esteban, María Isabel	Humano
Cita con profesores	Julio 24	Integrantes y profesores	Humano
Recoger información, cotizaciones	agosto	Todos los integrantes del proyecto	Humano
Reunión grupal	Agosto 27	Liliana, Esteban, María Isabel	Humano
Reunión grupal	Septiembre 17	Liliana, Esteban, María Isabel	Humano
Reunión para montar el proyecto	Septiembre 27	Integrantes y Profesor	Humano

CRONOGRAMA DE PROYECTO

ACTIVIDAD	FECHA	ENCARGADO Y DIRIGIDO POR
Montar el proyecto en 3 horas	Septiembre 27	Integrantes y profesor

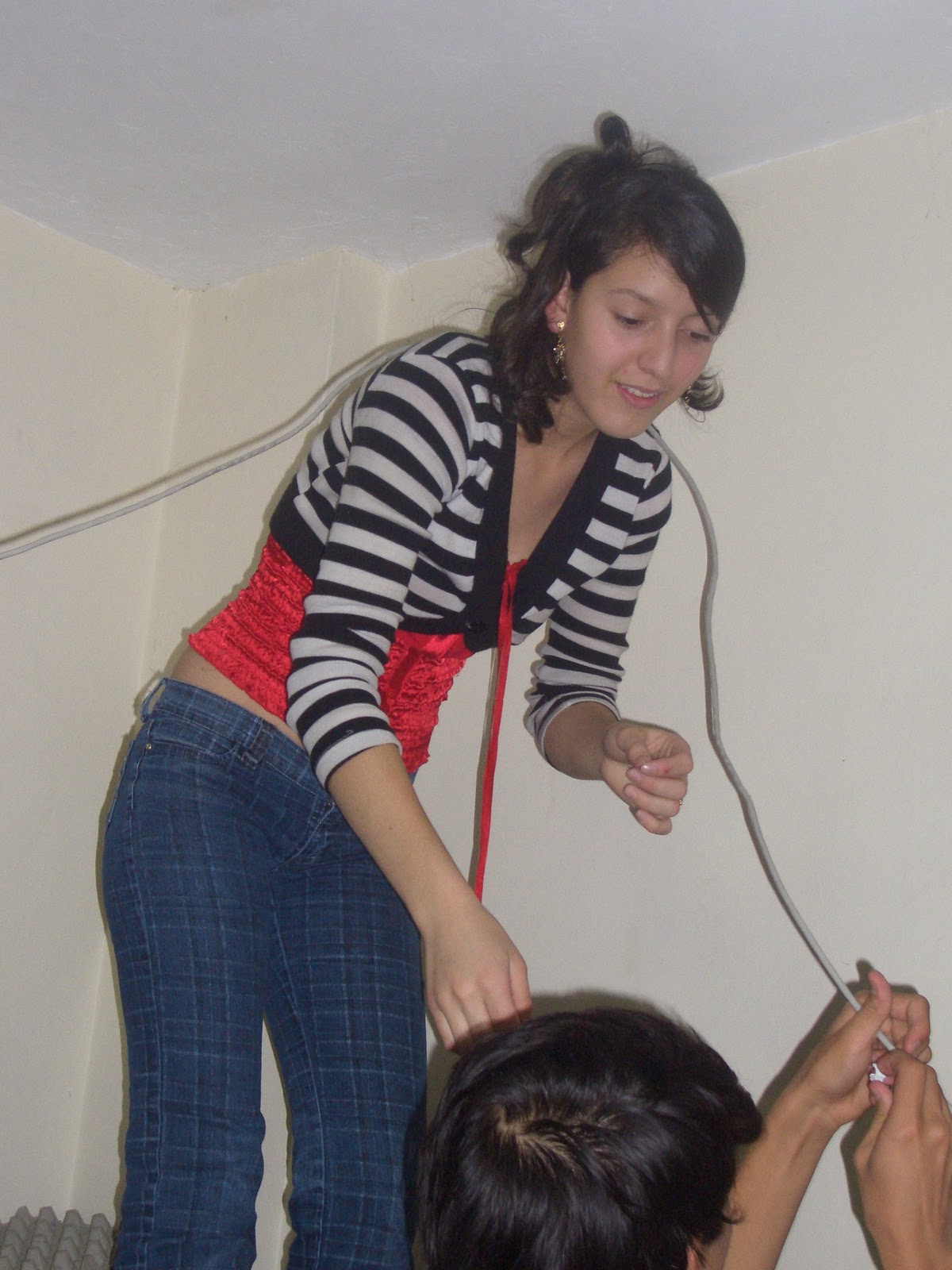

3 horas: se ubican las cámaras, se configuran, se monta canaleta	Septiembre 27	Integrantes y profesor

IDENTIFICACION DEL PROBLEMA

ž ¿Cómo configurar cámaras IP y montar una red LAN?

Recuerda que las cámaras IP se accesan por el puerto 80 y que tu router en la ip publica (WAN) solo tiene un solo puerto 80 por tanto debes de hacer un avance de puertos (Port forwarding) es decir tienes cámaras con las siguientes direcciones:

Cámara 1 192.168.1.65 puerto 80
Cámara 2 192.168.1.66 puerto 80

Para que se puedan ver publicas tienes que pedirle al router que la ip publica del mismo (Llámese WAN) avance por los puertos (Port forwarding) 8000 a la ip 192.168.1.65 en el puerto 80, que la ip publica del router avance por el puerto 8001 a la ip 192.168.1.66 en el puerto 80, que la ip del router avance por el puerto 8002 a la ip 192.168.1.67 en el puerto 80.

tu accesorias desde Internet a cada cámara de la siguiente manera:

http://IP WAN DEL ROUTER:8000 Cámara 1
http://IP WAN DEL ROUTER:8001 Cámara 2

Ahora que si tienes tu router de Internet tiene el servicio de DynDNS podrías accesar así, suponiendo que das de alta la cuenta "cámaras"

¿Qué es una red LAN?

Es la interconexión de varias computadoras y periféricos. Su extensión está limitada físicamente a un edificio o a un entorno de 200 metros, con repetidores podría llegar a la distancia de un campo de 1 kilómetro. Su aplicación más extendida es la interconexión de computadoras personales y estaciones de trabajo en oficinas, fábricas, etc.

DESCRIPCION DEL LUGAR

El local se encuentra en muy buenas condiciones para instalar las cámaras, el problema que tiene el mini mercado es que hay varios puntos ciegos ubicados en la parte de atrás donde se encuentran los refrigeradores, este lugar es muy apropiado para colocar las cámaras ya que desde la caja no hay visibilidad y además es un lugar donde se pueden robar los productos con mucha facilidad.

ANTECEDENTES

El lugar antes era un establecimiento donde los dueños les tocaba atender a los clientes, los dueños pensaron que era demasiado trabajo para tres personas ya que el trabajo en ocasiones era muy abundante y decidieron organizar un mini mercado para que asi los clientes pudieran adquirir los productos mas fácilmente y no tuvieran que esperar, asi los dueños del local tienen un poco mas de tiempo libre y no se desgastan tanto. La ventaja que el lugar tiene en este momento es que los clientes tienen mas facilidad de adquirir los productos, visualizar que hay y adquirir el que las les guste y la desventaja es que como tienen la facilidad de adquirir el producto con esa facilidad se pueden robar las cosas, por este motivo realizamos el proyecto.

PLANTEAMIENTO DE ALTERNATIVAS DE SOLUCION

Para solucionar el problema del autoservicio de los puntos ciegos es tratar de identificar todos los puntos ciegos posibles para analizar muy bien en donde se pueden colocar las cámaras y tratar de cubrir muchos puntos ciegos.

Buscar una cámara que se acomode a las necesidades del establecimiento de buen precio y buena calidad

COTIZACIONES

ž CODIGO:JT2372

Cámara a blanco y negro profesional, ccd 1/3", resolución 480 tvl, alimentación 12 vdc.

Sensor de imagen: ccd 1/3" súper had sony
resolución: 480 tvl
tipo profesional alimentación: 12 vdc

$ 140,800 + i.v.a

Suconel

ž CODIGO: QT1307

Canaleta plástica para superficie quest, 13 x 7mm.

Fabricada en pvc 100%auto-extinguible
excelente resistencia mecánica al impacto o a el aplastamiento
capacidad de aislamiento térmico, eléctrico y acústico.
Alta resistencia a factores ambientales como calor y corrosión.
Fabricados de acuerdo a las especificaciones de la norma ansi/tia/eia 569-a.

Valor: 2.500+iva

Suconel

ž CODIGO: TWDID008

Cámara color, profesional día/noche, ccd 1/3", resolución 420 tvl, alimentación 12 vdc.

Día / noche.
Sensor de imagen: ccd 1/3" sony
resolución horizontal: 420 tvl
sistema de señal: ntsc
pixels: ntcs 510(h) x 492(v)
montaje de lente: dc
alimentación: 12 vdc.
Dimensiones: 48 x 58 x 119 mm.

135.300+iva

Suconel

ž CODIGO: TWDiR25

Cámara color ir, 420 tvl, lente 3.6mm, ip44, exterior

Sensor de imagen: ccd sony súper had 1/3"
resolución horizontal: 420 tvl
sistema de señal: ntsc
pixels: ntcs 510(h) x 492(v)
led´s: 12
rango de distancia: 10 - 15 m
lente: 3.6 mm
alimentación: 12 vdc.
Protección ip 44

$ 124,700 + i.v.a

Suconel

ž código: TWDID008

Cámara color infrarroja minidomo, 1/3 de pulgada, 420 tvl lente de 3.6mm, alimentación 12 vdc, distancia 2om.

Sensor de imagen: ccd sony súper had 1/3
resolución horizontal: 420 tvl
systema de señal: ntsc
pixels: ntcs 510(h) x 492(v)
led´s: 24
rango de distancia: 20 - 25 m
lente. 3.6 mm
alimentación: 12 vdc.

$ 135,300 + i.v.a

Suconel

ž CODIGO: TC8

Canaleta plástica de superficie quest de 30x37x1

Longitud: 1mt
diámetro: 30x37mm.
Fabricada en pvc 100%auto-extinguible
excelente resistencia mecánica al impacto o a el aplastamiento
capacidad de aislamiento térmico, eléctrico y acústico.
Alta resistencia a factores ambientales como calor y corrosión.

Fabricados de acuerdo a las especificaciones de la norma ansi/tia/eia 569-a.

$ 6,050 + i.v.a

Suconel

PRESUPUESTO

Material	Cantidad	Precio unidad	Total
Canaleta plastica para superficie quest, 13x7 mm	30m	2.500 m	75.000$
Camara IP, Dlink DCS 2121	2	245.000	490.000$
Switche pequeño de 8 puertos	1	30.000	30.000$
Conectores RJ45	4	800$	3.200$
Cable UTP	30 m	1.250 m	37.500$
635.700$

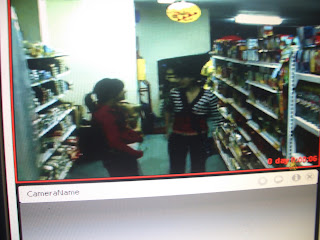

CONCLUSION

Las cámaras necesitan un mantenimiento y seguimiento constante para evitar irregularidades como desconfiguracion, polvo. Le recomendamos al dueño que este muy pendiente de estas cámaras que si presentan algún problema o irregularidad se debe hacer el respectivo arreglo antes de que el problema se pueda complicar obviamente tendrán su garantía por un año.

BIBLIOGRAFIA

ž www.google.com

ž www.suconel.com

ž Planos del local

ž Google sketchup – untitled

ANEXOS
